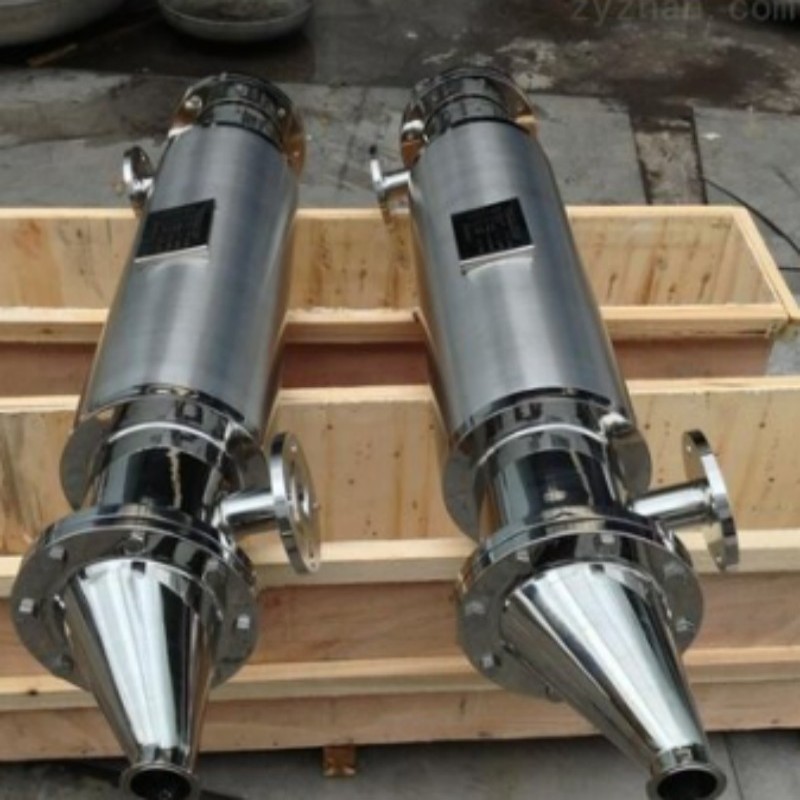

Фармацевтический теплообменник с двумя трубными решётками
Конструкция с двойной трубной решёткой обеспечивает физическое разделение продуктовой и вспомогательной сред, исключая риски перекрёстного загрязнения, что крайне важно для фармацевтического производства. Данная конструкция соответствует строгим стандартам GMP, FDA и 3-A Sanitary Standards, гарантируя полное отсутствие смешения сред даже при экстремальных перепадах давления и температуры.
Описание
маркер
Конструкция с двойной трубной решёткой обеспечивает физическое разделение продуктовой и вспомогательной сред, исключая риски перекрёстного загрязнения, что крайне важно для фармацевтического производства. Данная конструкция соответствует строгим стандартам GMP, FDA и 3-A Sanitary Standards, гарантируя полное отсутствие смешения сред даже при экстремальных перепадах давления и температуры.
Преимущества продукции
Конструкция двойного барьера для полного разделения сред
Конструкция с двойной трубной решёткой обеспечивает физическое разделение продуктовой и вспомогательной сред, исключая риски перекрёстного загрязнения, важные для фармацевтического производства. Конструкция соответствует нормам GMP, FDA и 3-A Sanitary Standards и исключает смешение сред даже при резких колебаниях давления и температуры. Внешняя трубная решётка выполняет функцию дополнительного барьера и позволяет своевременно выявлять утечки посредством мониторинга давления, сохраняя целостность партий продукции и соответствие нормативным требованиям.
Система трубопроводов с полным самотёчным опорожнением
Теплообменник выполнен по схеме 100%-ного опорожнения, что исключает образование мёртвых зон и накопление остатков продукта обязательное требование для стерильных производственных процессов. Наклонные трубопроводы и продуманное расположение соединений обеспечивают полное самотёчное опорожнение, предотвращают размножение микроорганизмов и сокращают трудозатраты на валидацию очистки. Особенно важно это для систем инъекционной воды WFI, где даже следовые остатки могут ухудшить качество продукции.
Улучшенная герметизация с двухщелевыми компенсаторами расширения
Теплообменник оснащён двухщелевыми компенсаторами расширения, сохраняющими полную герметичность при динамических тепловых циклах. Компенсаторы изготовлены из материалов, соответствующих требованиям FDA (PTFE, EPDM и др.), и проходят строгие гидроиспытания на соответствие стандарту ASME BPVC раздел VIII. По сравнению с традиционными прокладочными соединениями данная конструкция сокращает простои на техническое обслуживание на 30% и устойчива к воздействию агрессивных моющих средств при проведении CIP/SIP процедур.
Технология гидравлической развальцовки труб
Трубы крепятся к трубным решёткам методом гидравлической развальцовки под давлением до 6000 бар, образуя надёжное бессварное соединение. Технология исключает тепловое повреждение материала, обеспечивает равномерное распределение механических напряжений и сохраняет сверхгладкую поверхность BA-труб (Ra ≤ 0,5 мкм). Гидравлическая развальцовка предотвращает появление микротрещин, повышая коррозионную стойкость и устойчивость к усталостным разрушениям в условиях высокой чистоты сред.
Сверхгладкая поверхность BA-труб
В теплообменнике применяются нержавеющие трубы светлого отжига (BA) с шероховатостью внутренней поверхности менее <0,5 мкм. Зеркальная поверхность минимизирует прилипание биоплёнок и упрощает валидацию в соответствии с USP <1058> и приложением 1 EU GMP. BA-трубы обладают высокой химической устойчивостью, подходя для работы с агрессивными фармацевтическими растворителями и дезинфицирующими средствами.
Многообразие типоразмеров и широкая область применения
Теплообменники выпускаются с диаметрами труб Ø6, Ø8, Ø10, Ø12 мм и подходят для любых технологических задач от лабораторных разработок до крупносерийного производства. Все детали, контактирующие с продуктом, изготовлены из нержавеющей стали 316L, обеспечивая совместимость с кислыми и щелочными средами и долговечность в сложных условиях эксплуатации. Предлагаются индивидуальные исполнения: горизонтальное/вертикальное расположение, 1–4 проходные конструкции для оптимизации эффективности теплообмена.
Компактные габариты и упрощённое техническое обслуживание
Объём аппарата на 40% меньше традиционных кожухотрубных теплообменников, что позволяет экономить полезное пространство в чистых помещениях. Модульная конструкция обеспечивает быструю разборку для осмотра или замены трубного пучка, сокращая среднее время ремонта (MTTR) на 50%. Оборудование имеет полную прослеживаемость по цифровым отчётам валидации, включая протоколы гидроиспытаний и сертификаты по шероховатости поверхностей.
Отраслевые примеры применения
Пример применения: производство стерильных питательных сред в биофармацевтике
Крупная биофармацевтическая компания столкнулась с регулярным браком партий из-за микробного загрязнения в теплообменнике для ферментационных сред. Старая конструкция с одинарной трубной решёткой допускала попадание конденсата в продуктовый поток, что приводило к потере 15% продукции и дополнительным расходам на переработку.
Решение
Произведена замена на фармацевтический двухтрубнорешётчатый теплообменник со следующими характеристиками:
Изготовление из нержавеющей стали 316L и поверхность труб BA (Ra < 0,5 мкм).
Система трубопроводов с полным опорожнением для исключения остатков сред.
Крепление труб методом гидравлической развальцовки для гарантированной герметичности.
