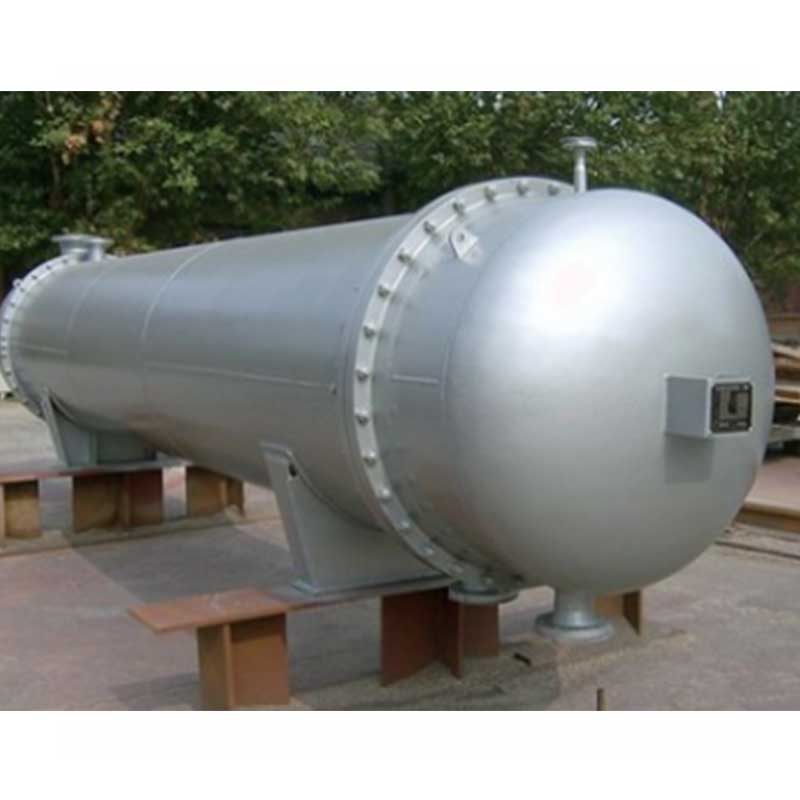

Двухходовой теплообменник
Двухходовой кожухотрубный теплообменник это специальная модификация кожухотрубной конструкции, в которой среда по трубному пространству проходит через трубный пучок дважды перед выходом. Данная конфигурация с подводом и отводом среды с одного торца повышает тепловую эффективность за счет увеличения длины пути потока при компактных габаритах.
Описание
маркер
Двухходовой кожухотрубный теплообменник это специальная модификация кожухотрубной конструкции, в которой среда по трубному пространству проходит через трубный пучок дважды перед выходом. Данная конфигурация с подводом и отводом среды с одного торца повышает тепловую эффективность за счет увеличения длины пути потока при компактных габаритах.
Определение продукции
Двухходовой кожухотрубный теплообменник это специальная модификация кожухотрубной конструкции, при которой рабочая среда по трубам проходит через пучок дважды перед выходом. Конфигурация с подводом и отводом с одного торца улучшает тепловую эффективность за счет удлинения траектории потока при сохранении компактных размеров. Оборудование сохраняет основной принцип поверхностного теплообмена через стенки труб внутри цилиндрического корпуса и обеспечивает высокую надежность для промышленных процессов с требованиями к эффективной рекуперации тепла и экономии места.
Конструктивные особенности
Прочная и эффективная двухходовая конструкция
Траектория потока по трубам: Рабочая среда поступает в трубный пучок, доходит до противоположного торца теплообменника, меняет направление через U-образные изгибы или разделительную камеру и выходит через ту же распределительную камеру. Двухходовое движение увеличивает время пребывания среды и коэффициент теплоотдачи.
Поток по межтрубному пространству: Одна рабочая среда циркулирует вокруг труб, огибая перегородки, которые создают турбулентность для максимальной интенсивности теплообмена.
Основные элементы: Корпус с расчетным давлением, трубный пучок (часто U-образной конструкции для компенсации теплового расширения), трубные решетки, перегородки и разделенные камеры для разграничения входного и выходного потоков.
Повышенные тепловые и эксплуатационные преимущества
Высокая эффективность: Удлиненный путь потока по трубам сокращает температурный напор и снижает тепловое сопротивление.
Компактность и универсальность: Идеально подходит для монтажа в условиях ограниченного пространства. Возможно изготовление из заказных материалов (нержавеющая сталь, титановые сплавы) с треугольным или квадратным расположением труб для работы при высоком давлении, экстремальных температурах и в агрессивных средах.
Часто задаваемые вопросы
Вопрос: Какие у вас условия оплаты?
Ответ: 50% предоплата перед началом производства, остальные 50% оплачиваются перед отгрузкой.
Вопрос: Предоставляете ли вы образцы? Бесплатно ли это?
Ответ: Мы предоставляем бесплатные образцы при низкой их стоимости, доставка оплачивается покупателем. Для дорогостоящих образцов взимается плата за образец.
Вопрос: Когда я могу получить коммерческое предложение?
Ответ: Компания Yucoda обычно готовит коммерческое предложение в течение 24 часов после получения вашего запроса.
Вопрос: В каких отраслях применяется ваше оборудование?
Ответ: Теплообменники Yucoda широко применяются в химической, нефтяной, ферментационной, пивоваренной, фармацевтической, металлургической, коксохимической, текстильной, целлюлозно бумажной, пищевой, машиностроительной, энергетической отраслях, а также в сфере экологии и энергосбережения систем отопления, вентиляции и кондиционирования.
