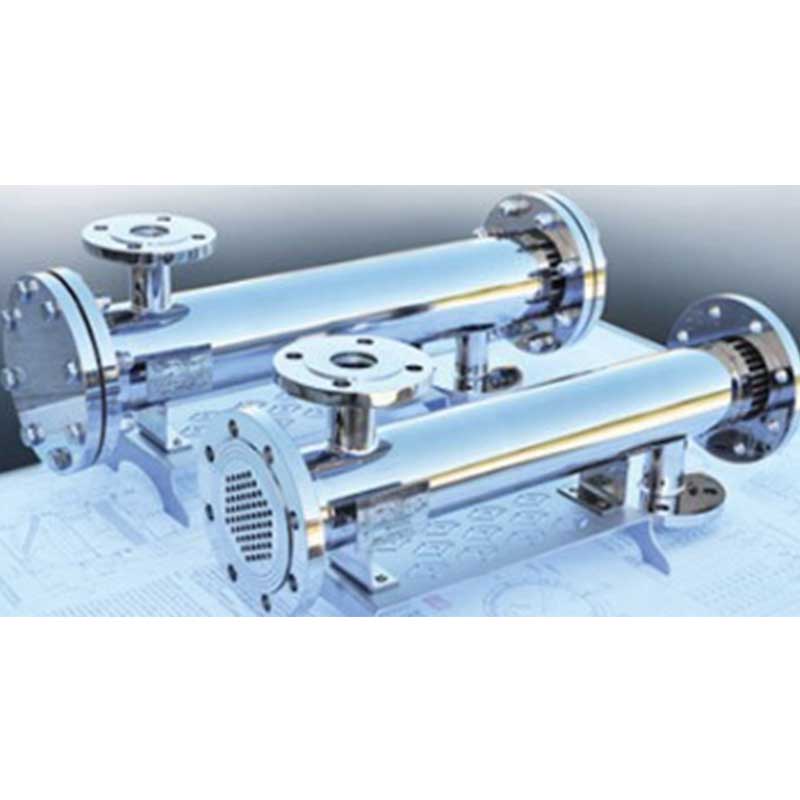

Кожухотрубный теплообменник (КТТО) — один из наиболее распространённых теплообменных аппаратов в промышленности. Он имеет двухпоточную конструкцию, разделённую на кожуховую сторону (поток среды движется между кожухом и пучком труб) и трубную сторону (поток среды движется внутри труб пучка). Несмотря на основные преимущества в виде стабильности, универсальности и надёжности, конструктивные особенности обусловливают ряд его недостатков.
Каковы преимущества и недостатки кожухотрубных теплообменников?
Кожухотрубный теплообменник (КТТО) — один из наиболее востребованных теплообменных аппаратов в промышленной эксплуатации. Он реализует двухпоточную схему движения сред по кожуховой и трубной сторонам. Базовыми достоинствами оборудования являются стабильность работы, широкая адаптивность и высокая надёжность, однако конструктивные особенности определяют и его ограничения. В данном анализе подробно рассмотрены сильные и слабые стороны аппарата, а также приведены конкретные сценарии применения, определяющие границы его эксплуатации:
Основные преимущества: подходность для сложных промышленных условий, высокая надёжность
Преимущества кожухотрубных теплообменников обусловлены прочной конструкцией и отработанной технологией производства. Они идеально подходят для эксплуатации в тяжёлых условиях при высоком давлении, высокой температуре и большом расходе сред. Все достоинства можно свести к пяти пунктам:
Устойчивость к высокому давлению и температуре, конструктивная стабильность
Корпус кожухотрубного аппарата (из углеродистой, нержавеющей стали или сплавов) и теплообменные трубы (бесшовные стальные, нержавеющие) имеют толстостенную конструкцию. Они выдерживают рабочее давление до более 30 МПа и широкий температурный диапазон от −200 °C до 1000 °C, не деформируясь при перепадах давления и тепловых ударах.
Например, в нефтехимической промышленности кожухотрубные теплообменники установок каталитического крекинга длительно работают при температуре выше 400 °C и давлении свыше 10 МПа, имея меньший уровень отказов по сравнению с пластинчатыми теплообменниками.
Большая пропускная способность, соответствие потребностям крупнотоннажного производства
Пучок труб выполняют в многопроходном исполнении (2-х, 4-х проходном), а распределение среды по кожуховой стороне оптимизировано перегородками. Площадь теплообмена одного аппарата достигает тысяч квадратных метров, что удовлетворяет потребностям теплообмена при больших расходах сред (конденсаторы электростанций, теплообмен охлаждающей воды в крупных холодильных системах).
Сравнение: площадь теплообмена пластинчатых аппаратов ограничена размером пластин и обычно не превышает 1000 м² на единицу оборудования, в то время как у кожухотрубных легко достигается показатель свыше 5000 м², что делает их предпочтительными для крупных объектов химической промышленности и энергетики.
Широкая адаптивность к средам, работа со сложными рабочими веществами
Аппараты подходят для работы с вязкими средами, жидкостями с мелкодисперсными частицами и средами, склонными к образованию накипи (при использовании специальных конструктивных решений: трубы увеличенного диаметра, противозапорные перегородки):
Для вязких сред (нефть-сырье, смазочные масла) перегородки на кожуховой стороне разрушают пограничный слой потока и снижают застой жидкости;
Для сред с небольшим содержанием твёрдых частиц (целлюлозная масса, сточные воды) применяют трубы диаметром от Ø25 мм и более, исключая засорение;
У пластинчатых теплообменников зазор между пластинами составляет всего 2–5 мм, поэтому они часто засоряются частицами и вязкими средами, уступая кожухотрубным по универсальности.
Низкие эксплуатационные расходы и удобство технического обслуживания
Большинство кожухотрубных аппаратов (с плавающей головкой, U-образными трубами) позволяют полностью извлечь трубный пучок. Это даёт возможность механической очистки труб и кожуха (струйная очистка высоким давлением) или замены повреждённых труб без полной разборки всего оборудования;
Например, при плановом обслуживании холодильника химического предприятия раз в полгода кожухотрубный аппарат с плавающей головкой требует всего 1–2 дней на извлечение пучка, очистку и сборку. Пластинчатый же теплообменник требует разборки сотен пластин, и обслуживание занимает 3–5 дней.
Отработанная технология производства и контролируемая себестоимость
Основные элементы кожухотрубных аппаратов (корпус, трубный пучок, трубная решётка) производятся по стандартизированной технологии без использования сложных пресс-форм. Широкий выбор материалов (углеродистая, нержавеющая сталь, титановые сплавы) позволяет подобрать наиболее экономичный вариант под конкретные рабочие условия;
Сравнение: компактные теплообменники (спирально-пластинчатые, пластинчато-кожуховые) имеют сложную конструкцию и высокую степень индивидуальной подгонки, поэтому их себестоимость на 20–50% выше кожухотрубных при одинаковой площади теплообмена.
Основные недостатки: ограниченная эффективность, большие габариты, ограниченные сценарии применения
Недостатки кожухотрубных аппаратов обусловлены неравномерным течением среды по кожуховой стороне и относительно свободной конструкцией пучка. Они проявляются в условиях с высокими требованиями к теплообменной эффективности и рациональному использованию пространства. Выделяют четыре основных недостатка:
Низкая эффективность теплообмена и повышенное энергопотребление
Поток среды по кожуховой стороне тормозится перегородками, образуя мёртвые зоны застоя. Скорость течения здесь ниже, чем по трубной стороне (0,5–2 м/с), из-за чего коэффициент теплоотдачи кожуховой стороны низкий. При водно-водном теплообмене общий коэффициент теплопередачи составляет всего 1000–3000 Вт/(м²·°C);
Сравнение: в пластинчатых аппаратах поток между пластинами имеет турбулентный характер (скорость 1–3 м/с), коэффициент теплопередачи достигает 3000–6000 Вт/(м²·°C). При одинаковой тепловой нагрузке энергопотребление кожухотрубных аппаратов на 15–30% выше.
Крупные габариты и низкая экономия производственного пространства
Из-за низкого коэффициента теплопередачи для достижения одинаковой тепловой мощности кожухотрубным аппаратам требуется большая площадь теплообмена. Как следствие, их габариты и вес значительно превышают показатели компактных теплообменников;
Например, при тепловой мощности 1000 кВт объём кожухотрубного аппарата составляет 20–30 м³, а пластинчатого — всего 5–8 м³. Поэтому кожухотрубные не подходят для объектов с ограниченным пространством (фармацевтические чистые помещения, судовые теплообменные системы).
Сложность очистки кожуха и снижение характеристик при образовании накипи
Несмотря на возможность извлечения трубного пучка, полная очистка внутренней полости кожуха затруднена (особенно зазоров между перегородками и корпусом, промежутков между трубами). При работе с средами, склонными к образованию накипи (жёсткая вода, технологические жидкости с примесями), толщина накипного слоя увеличивается, и эффективность теплообмена падает на 10–15% при каждом миллиметре толщины накипи;
Сравнение: цельносварные пластинчатые теплообменники позволяют проводить бесщелевую очистку по системе CIP (мойка на месте), поэтому проблема образования накипи у них выражена значительно слабее.
Ограниченная возможность тепловой компенсации и диапазона перепада температур
У кожухотрубных аппаратов с неподвижной трубной решёткой (самая простая конструкция) решётка жёстко соединена с корпусом. При перепаде температур между трубной и кожуховой стороной более 50 °C возникают тепловые напряжения из-за разницы коэффициентов теплового расширения, что может привести к деформации решётки и утечкам в трубах. В таких случаях требуется установка компенсатора теплового расширения;
Аппараты с плавающей головкой и U-образными трубами решают проблему тепловой компенсации, но имеют более сложную конструкцию (себестоимость выше на 15–20%). Кроме того, внутренняя поверхность U-образных труб недоступна для качественной механической очистки.
Итог: выбор оборудования определяется условиями эксплуатации
Кожухотрубный теплообменник не является универсальным оборудованием. Его выбор зависит от приоритетных требований технологического процесса:
Предпочтительные сценарии: работа при высоком давлении и температуре (нефтехимические теплообменные процессы), большие расходы сред (конденсаторы электростанций), работа с вязкими и содержащими частицы средами (охлаждение целлюлозной массы), объекты с высокими требованиями к удобству обслуживания;
Сценарии для осторожного выбора: помещения с ограниченным пространством (чистые цеха), системы с требованиями к низкому энергопотреблению (гражданское теплоснабжение), процессы с частой очисткой от накипи (стерилизация пищевой продукции) — здесь предпочтительны пластинчатые, спирально пластинчатые и другие компактные теплообменники.
В целом, кожухотрубные теплообменники надёжное решение промышленности, незаменимое в сложных тяжёлых условиях эксплуатации. Однако при требованиях к высокой энергоэффективности и компактности габаритов их целесообразно заменять более подходящими типами теплообменных аппаратов.
