Барботажный спиральный пластинчатый теплообменник
Барботажный (или ячеистый) спиральный пластинчатый теплообменник отличается более сложной и усовершенствованной конструкцией по сравнению с обычными спиральными пластинчатыми теплообменниками.
Описание
маркер
Преимущества продукции
УСОВЕРШЕНСТВОВАННАЯ БАРБОТАЖНАЯ СТРУКТУРА, ПРЕВОСХОДНАЯ ТУРБУЛИЗАЦИЯ И ТЕПЛОПЕРЕДАЧА
Барботажный (или ячеистый) спиральный пластинчатый теплообменник отличается более сложной и усовершенствованной конструкцией по сравнению с обычными спиральными пластинчатыми теплообменниками. Эта уникальная конфигурация значительно усиливает возмущение жидкости, создавая высокотурбулентный режим потока, что существенно повышает эффективность теплопередачи. Данная конструкция также снижает вероятность осаждения твёрдых частиц из жидкости, обеспечивая более выраженную способность к самоочистке. Кроме того, конструкция барботажного спирального пластинчатого теплообменника включает цилиндрическую обечайку, характерную для стандартных спиральных пластинчатых аппаратов, что позволяет ему выдерживать более высокое внутреннее давление.
ВЫСОКАЯ ТЕПЛОВАЯ ЭФФЕКТИВНОСТЬ И ЭНЕРГОСБЕРЕЖЕНИЕ

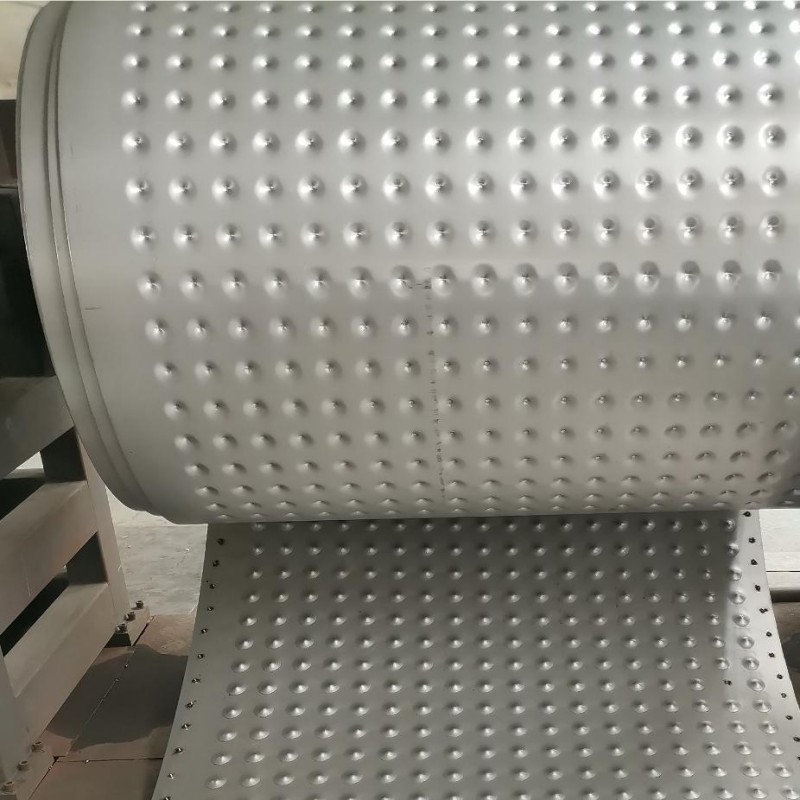

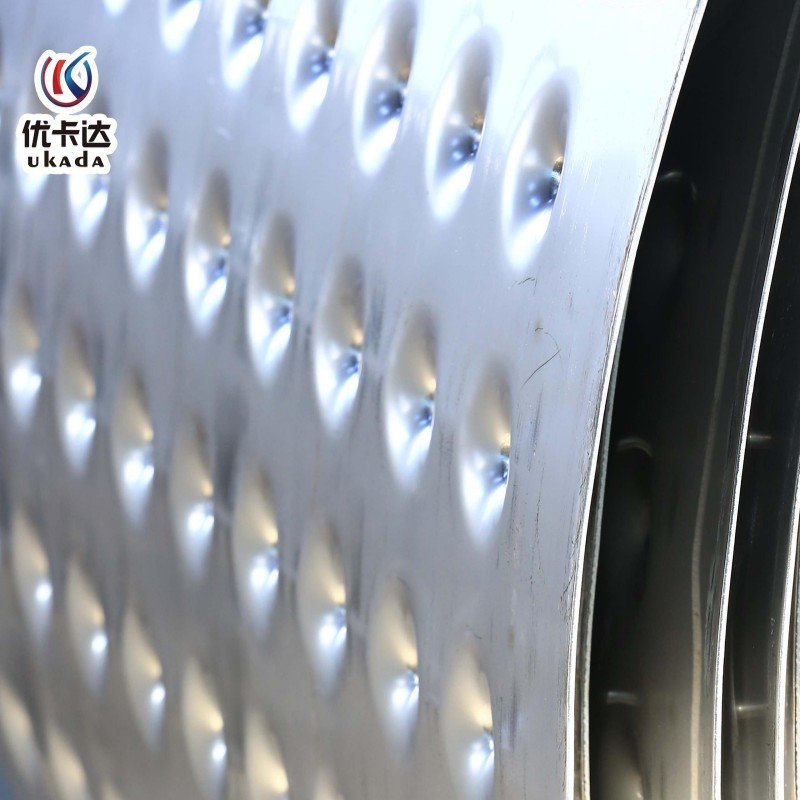

Большое количество плотно расположенных барботажных элементов не только повышает механическую прочность спиральных пластин, но и увеличивает эффективную площадь теплопередачи за счёт рельефной конструкции пластин. Такая структура изменяет режим течения жидкости — направление и скорость потока, — тем самым улучшая характеристики теплопередачи. При теплообмене «вода — вода» коэффициент теплопередачи может достигать 3,5 кВт/(м²·°C). Среды полностью контактируют с каналами теплопередачи, что исключает гладкое ламинарное течение, типичное для обычных спиральных пластинчатых теплообменников. В результате тепловая эффективность увеличивается более чем на 30 %, снижая энергопотребление и повышая экономичность эксплуатации.
КОМПАКТНАЯ КОНСТРУКЦИЯ, ВЫСОКАЯ ПРОЧНОСТЬ ПРИ ВНЕШНЕМ ДАВЛЕНИИ, ЛЁГКОСТЬ ОБСЛУЖИВАНИЯ
Барботажный спиральный пластинчатый теплообменник отличается компактной конструкцией, зачастую занимая меньшую площадь, чем традиционные кожухотрубные или стандартные спиральные пластинчатые модели. Его усиленная конструкция с барботажными панелями значительно повышает устойчивость к наружному давлению, преодолевая ограничения обычных спиральных пластинчатых теплообменников, которые нестабильны при высоком наружном давлении. Эта прочная конструкция обеспечивает надёжность в сложных условиях эксплуатации. Аппарат имеет небольшой вес, прост в монтаже, демонтаже и очистке, что способствует снижению первоначальных инвестиций, затрат на установку и долгосрочных расходов на техническое обслуживание.
Отраслевые примеры внедрения
ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ
В химических процессах критически важно поддержание определённых температурных диапазонов для реагентов. Барботажный спиральный пластинчатый теплообменник удовлетворяет этим требованиям благодаря эффективному контролю температуры и превосходным характеристикам теплопередачи. Например, на нефтеперерабатывающих заводах или в установках непрерывного риформинга традиционные теплообменники часто сталкиваются с такими проблемами, как снижение эффективности теплопередачи, образование отложений или неспособность справляться с перепадами давления, что приводит к потерям энергии и увеличению эксплуатационных расходов.
После замены обычного теплообменника на барботажный спиральный пластинчатый в системе охлаждения верха колонны предварительного фракционирования на одном химическом предприятии было отмечено значительное улучшение тепловых характеристик. Разница температур на горячем конце сократилась, что устранило недостаточную холодопроизводительность и исключило потенциальные риски для безопасности в нижестоящих резервуарах хранения. Кроме того, улучшенная рекуперация тепла повысила температуру на входе в теплообменник питания предварительного гидрирования, снизив нагрузку на печной нагреватель и общее энергопотребление. Инвестиции в новый барботажный спиральный пластинчатый теплообменник окупились всего за три месяца, обеспечив значительные экономические и эксплуатационные выгоды.
Часто задаваемые вопросы
Вопрос: Ваша продукция является стандартной?
Ответ: Нет, наша продукция является нестандартной и изготавливается на заказ в соответствии с Вашими конкретными требованиями.
