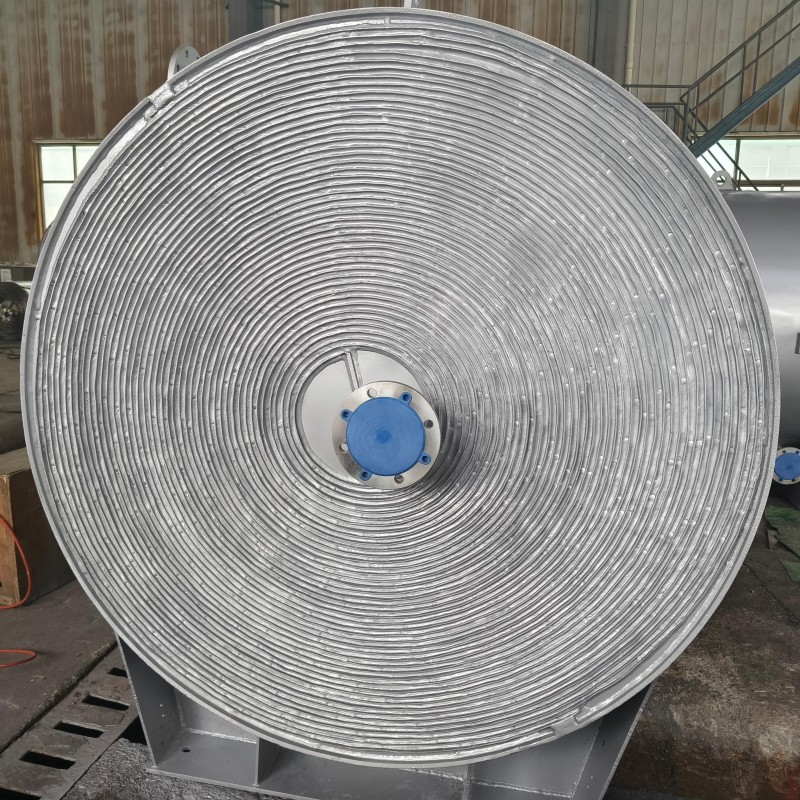

Титановый спиральный пластинчатый теплообменник
-
Одноходовой кожухотрубный теплообменник
-
Конденсатор с навитой трубой
-
Спиральный пластинчатый теплообменник из нержавеющей стали 304
-
Промышленный теплообменник с двумя трубными решётками
-
Фармацевтический теплообменник с двумя трубными решётками
-

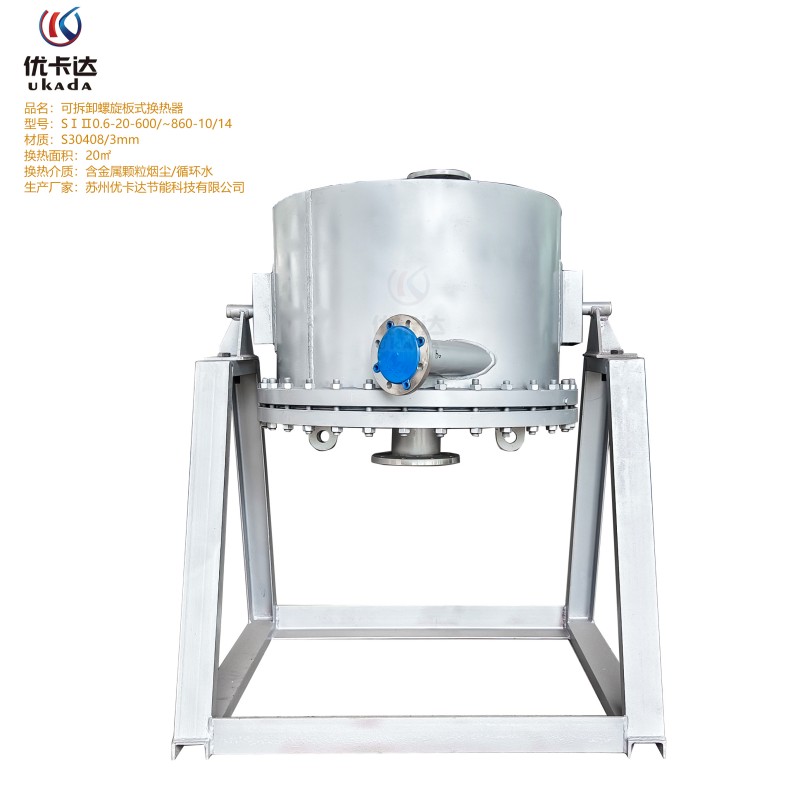

Спиральный пластинчатый теплообменник из хастеллоя
Спиральный пластинчатый теплообменник проточного типа (Тип III)
Спиральный пластинчатый теплообменник проточного тип III разработан для высокопроизводительных двухпоточных промышленных процессов. Благодаря конструкции с перекрёстным потоком и полной доступностью каналов он превосходно справляется с задачами крупнообъёмного газожидкостного обмена, одновременно снижая перепад давления и риски образования отложений.
Описание
маркер
Описание продукции

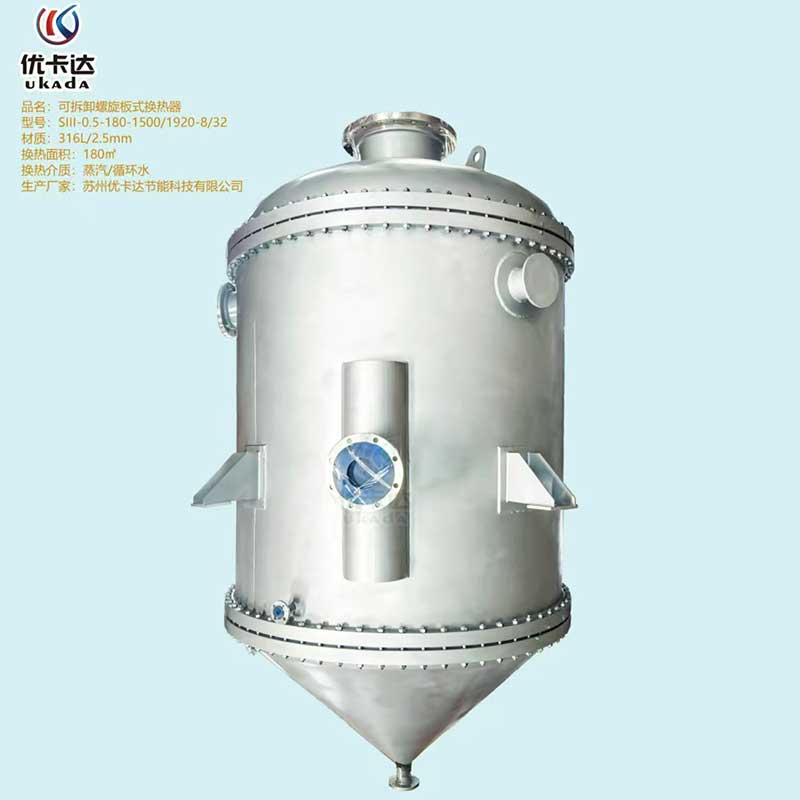

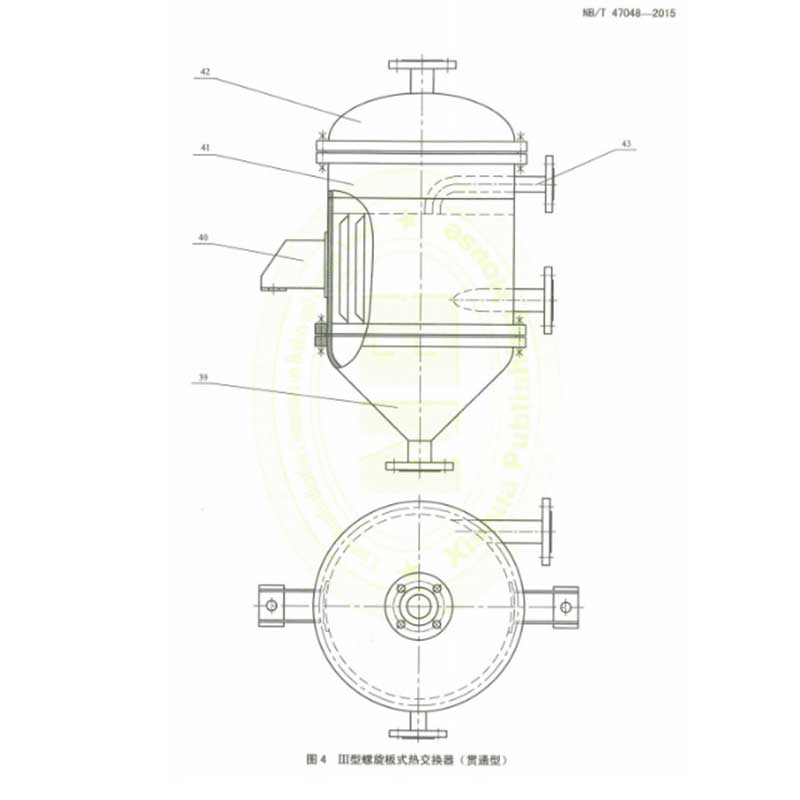

Спиральный пластинчатый теплообменник проточного типа (Тип III)
Определение продукции
Спиральный пластинчатый теплообменник проточного тип III разработан для высокопроизводительных двухпоточных промышленных процессов. Благодаря конструкции с перекрёстным потоком и полной доступностью каналов он превосходно справляется с задачами крупнообъёмного газожидкостного обмена, одновременно снижая перепад давления и риски образования отложений.
Конструктивные особенности
Каналы проточного типа: прямолинейная конструкция каналов позволяет осуществлять прямую механическую очистку без демонтажа (например, штанговую очистку для вязких шламов).
Оптимизированная геометрия зазоров: специализированные конденсационные концевые зазоры снижают давление на 30 % по сравнению с обычными спиральными пластинами (подтверждено в соответствии с ASME PTC 12.5).
Конфигурация с перекрёстным потоком: максимизирует турбулентность для газов с производительностью свыше 50 000 м³/ч на один аппарат (например, обработка дымовых газов).
Увеличенные проходные сечения: на 40 % шире, чем у аппаратов Типа II, что позволяет работать с высоковязкими жидкостями (до 5000 сП) и нагрузками по твёрдым частицам (до 15 % твёрдой фазы).
Технические преимущества
Сверхнизкое аэродинамическое сопротивление: аэродинамические каналы снижают перепад давления по газовой стороне до менее 0,15 бар (критически важно для систем ОВКВ и выбросов).
Устойчивость к загрязнению: полная доступность каналов сокращает время простоя на очистку на 75 % в процессах с интенсивным образованием отложений (например, осадки сточных вод).
Тепловая эффективность: поддерживает рекуперацию тепла на уровне не ниже 85 % с минимальным температурным напором до 5 °C для газожидкостных теплообменных процессов.
Высокая пропускная способность по двум потокам: способен обрабатывать симметричные расходы до 3000 м³/ч с каждой стороны (например, регазификация СПГ).
Области применения
Оптимизирован для крупномасштабных двухпоточных операций:
Энергетика: рекуперация тепла дымовых газов (угольные/газовые электростанции), предварительный подогрев сырья для испарителей СПГ.
Химическая промышленность: охлаждение высоковязких полимеров, охлаждение кислых газов (SO₂/H₂S).
Целлюлозно-бумажная промышленность: концентрирование чёрного щёлока, охлаждение газов содорегенерационного котла.
ОВКВ: сети централизованного теплоснабжения с содержанием взвешенных твёрдых частиц в геотермальных жидкостях.
Техническая команда
С момента основания ООО Сучжоу Юкада Энергосберегающие Технологии располагает сильной технической командой. Руководитель центра исследований и разработок, главный инженер Лу, занимается проектированием и производством спиральных пластинчатых теплообменников с 1982 года, ранее занимал должность главного инженера Сухуа Машинери и обладает богатым опытом разработок. Он успешно выполнил задачи по разработке и изготовлению спиральных пластинчатых теплообменников для ряда ключевых государственных проектов (таких как спутники, подводные лодки, атомные станции и др.) и принимал участие в разработке и подготовке национального отраслевого стандарта в области энергетики на спиральные пластинчатые теплообменники, введённого в действие в 2016 году. В настоящее время является инженером Сучжоу Юкада.
связаться с нами
Сопутствующие популярные продукты
Спиральный пластинчатый теплообменник из нержавеющей стали 304
Спиральный пластинчатый теплообменник проточного тип III, изготовленный из нержавеющей стали марки 304, представляет собой коррозионностойкое теплообменное решение, разработанное для высокопроизводительных промышленных процессов.
Спиральный витой трубчатый теплообменник
Спирально-навивной трубный теплообменник это теплообменное оборудование, выполненное путем послойного наматывания теплообменных труб. Оно реализует принцип противоточного теплообмена и выпускается в вариантах: одноходовое, двухходовое и многоходовое исполнение.
Фармацевтический теплообменник с двумя трубными решётками
Конструкция с двойной трубной решёткой обеспечивает физическое разделение продуктовой и вспомогательной сред, исключая риски перекрёстного загрязнения, что крайне важно для фармацевтического производства. Данная конструкция соответствует строгим стандартам GMP, FDA и 3-A Sanitary Standards, гарантируя полное отсутствие смешения сред даже при экстремальных перепадах давления и температуры.
Одноходовой кожухотрубный теплообменник
Одноходовой кожухотрубный теплообменник это поверхностный теплообменный аппарат, в котором энергообмен происходит через стенки трубного пучка, размещенного внутри цилиндрического корпуса. Оборудование выполнено по схеме прямотока: одна рабочая среда движется по трубному пространству в одном направлении, другая циркулирует по межтрубному пространству без изменения направления потока.
Промышленный теплообменник с двумя трубными решётками
Двухтрубная решетка теплообменника: непревзойденная безопасность и чистота для ответственных технологических процессов Разработан для исключения рисков загрязнения в сверхчувствительных областях применения, где сохранность продукта является безусловным требованием.
Конденсатор с навитой трубой
Конденсатор с навивными трубами имеет трубные пучки длиной в 3–5 раз больше длины корпуса. Шаг слоев и труб выдержан с высокой точностью, соседние слои наматываются в противоположных направлениях. Такая конструкция заставляет рабочую среду постоянно менять направление движения при протоке по трубному и межтрубному пространству, создавая интенсивную турбулентность и значительно повышая эффективность теплообмена.
Вертикальный спиральный пластинчатый теплообменник
Вертикальный спиральный пластинчатый теплообменник представляет собой высокоэффективное устройство теплопередачи, изготовленное путём спиральной навивки двух металлических пластин с образованием двух концентрических каналов. Предназначен для вертикальной установки (допускается горизонтальное размещение).
Высококачественный теплообменник с двумя трубными решётками
Кожухотрубный теплообменник (КТТО) — один из наиболее распространённых теплообменных аппаратов в промышленности. Он имеет двухпоточную конструкцию, разделённую на кожуховую сторону (поток среды движется между кожухом и пучком труб) и трубную сторону (поток среды движется внутри труб пучка). Несмотря на основные преимущества в виде стабильности, универсальности и надёжности, конструктивные особенности обусловливают ряд его недостатков.
Горизонтальный кожухотрубный теплообменник
Горизонтальный кожухотрубный теплообменник представляет собой высокоэффективный рекуперативный теплообменник, в котором поверхность трубного пучка внутри кожуха служит основной площадью теплопередачи.
Высокоэффективный карбидокремниевый теплообменник
Спирально-пластинчатый теплообменник из нержавеющей стали 304, Спирально-пластинчатый теплообменник из углеродистой стали, Спирально-пластинчатый теплообменник из нержавеющей стали 316L, Титановый спирально-пластинчатый теплообменник, Спирально-пластинчатый теплообменник из сплава Хастеллой.

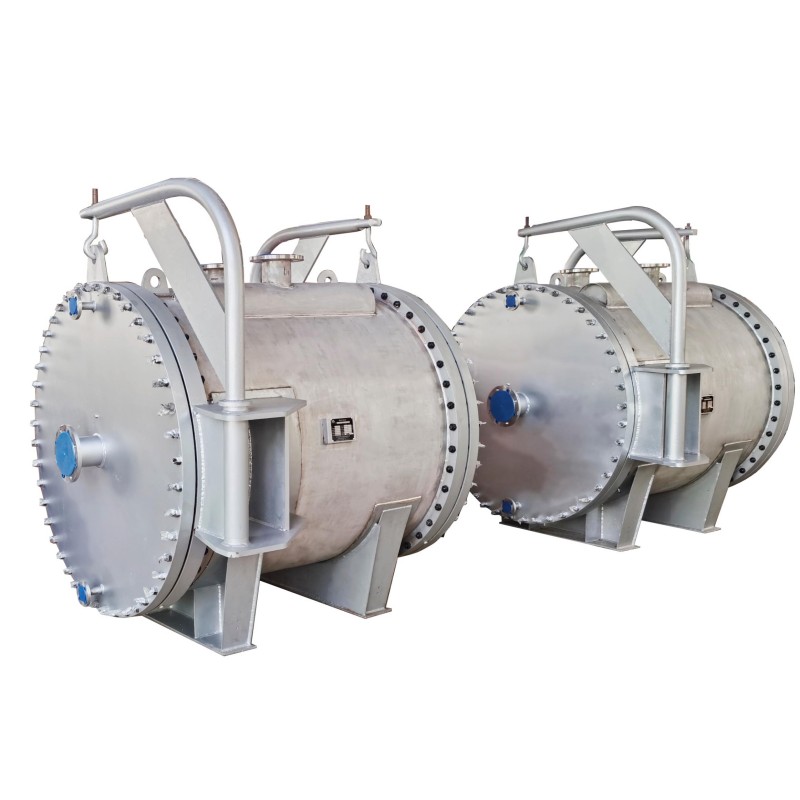

Барботажный спиральный пластинчатый теплообменник
Барботажный (или ячеистый) спиральный пластинчатый теплообменник отличается более сложной и усовершенствованной конструкцией по сравнению с обычными спиральными пластинчатыми теплообменниками.

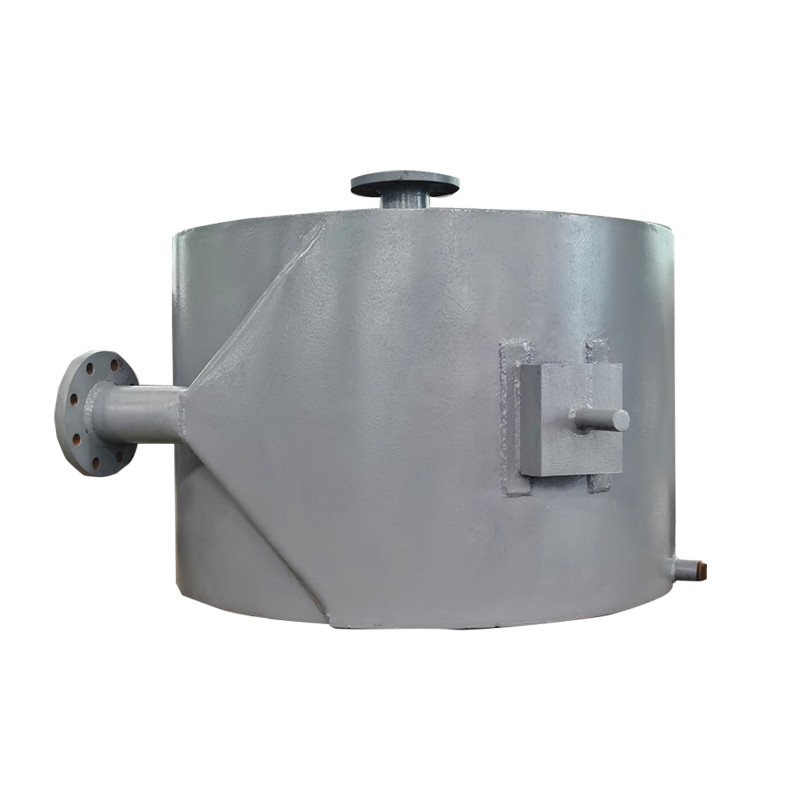

Спиральный пластинчатый теплообменник из нержавеющей стали 316L
Спиральный пластинчатый теплообменник неразъёмного тип I, изготовленный из сертифицированной по стандартам ASME нержавеющей стали 316L, обеспечивает превосходную коррозионную стойкость для сложных промышленных условий.
Карбидокремниевый кожухотрубный теплообменник
Карбид кремния (SiC) обладает выдающейся химической стабильностью, устойчив к концентрированной серной, азотной, фосфорной кислотам, сильным щелочам и окислителям. Высокая термическая стабильность сохраняет рабочие характеристики при длительной эксплуатации при высоких температурах (до 1600 °C), исключая риски разрушения материала в агрессивных промышленных средах.

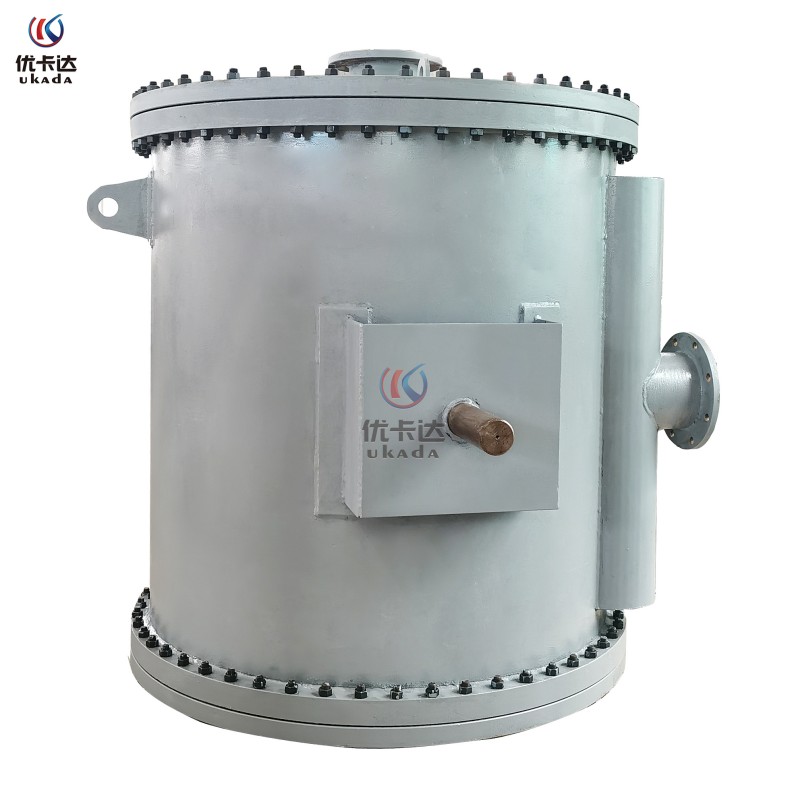

Спиральный пластинчатый теплообменник разборного типа (Тип II)
