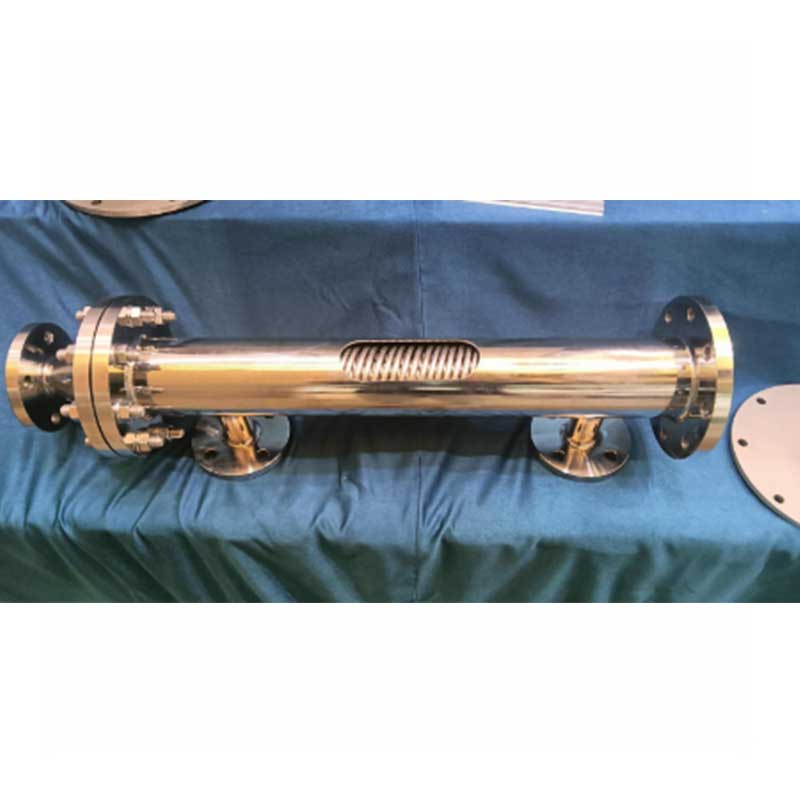

Конденсатор с навитой трубой
Конденсатор с навивными трубами имеет трубные пучки длиной в 3–5 раз больше длины корпуса. Шаг слоев и труб выдержан с высокой точностью, соседние слои наматываются в противоположных направлениях. Такая конструкция заставляет рабочую среду постоянно менять направление движения при протоке по трубному и межтрубному пространству, создавая интенсивную турбулентность и значительно повышая эффективность теплообмена.
Описание
маркер

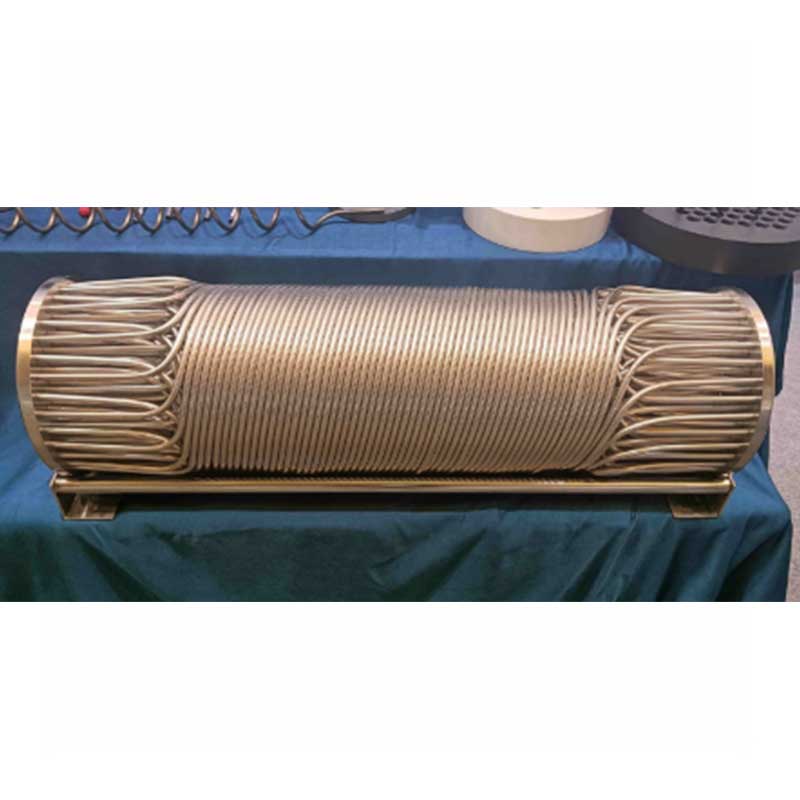

Конденсатор с навивными трубами имеет трубные пучки длиной в 3–5 раз больше длины корпуса. Шаг слоев и труб выдержан с высокой точностью, соседние слои наматываются в противоположных направлениях. Такая конструкция заставляет рабочую среду постоянно менять направление движения при протоке по трубному и межтрубному пространству, создавая интенсивную турбулентность и значительно повышая эффективность теплообмена.
Преимущества продукции
Навивная конструкция и эффект турбулентности
Благодаря конструкции встречной навивки по спирали и противоточному теплообмену создается выраженный эффект турбулентного течения. Трубные пучки и корпус конденсатора с навивными трубами изготовлены из нержавеющей стали с одинаковыми коэффициентами линейного расширения. Максимальная рабочая температура до 400 °C, оборудование не деформируется при перепадах давления и температуры, что исключает необходимость установки редуцирующих устройств.
Высокая эффективность теплообмена и энергосбережение
Конденсатор с навивными трубами имеет трубные пучки длиной в 3–5 раз больше длины корпуса. Шаг слоев и труб выдержан с высокой точностью, соседние слои наматываются в противоположных направлениях. Такая конструкция заставляет рабочую среду постоянно менять направление движения при протоке по трубному и межтрубному пространству, создавая интенсивную турбулентность и значительно повышая эффективность теплообмена.
Обычно коэффициент теплоотдачи отечественных теплообменников составляет 2000–3000 Вт/(м²·°C). Напротив, при определенных эксплуатационных режимах коэффициент теплоотдачи навивного теплообменника достигает 14000 Вт/(м²·°C).
При использовании в системах горячего водоснабжения данная конструкция обеспечивает полную конденсацию пара внутри трубного пучка, исключает необходимость в дополнительном теплообмене и позволяет значительно экономить расход пара.
Компактные габариты, простота монтажа и обслуживания
Оборудование имеет компактную конструкцию и простой монтаж, его объем составляет всего около 1/5 от аналогичных отечественных кожухотрубных теплообменников, что экономит производственные площади и снижает капитальные затраты на инфраструктуру. Легкий вес позволяет легко выполнять монтаж, демонтаж и санитарную очистку; оборудование подключается напрямую к трубопроводам, сокращая расходы на монтаж, пусконаладочные работы и текущее техническое обслуживание.
Отраслевые примеры применения
Химическая промышленность
В химическом производстве часто требуется нагрев или охлаждение реакционных сред до заданного температурного диапазона. Спирально-навивные теплообменники как высокоэффективное оборудование полностью удовлетворяют потребностям химической отрасли по регулированию температуры и интенсивности теплообмена.
На одном из нефтеперерабатывающих заводов после модернизации колонны отпарки с организацией полного возврата флегмы снизилась эффективность работы плавающегоголовочного теплообменника на вершине предварительной фракционирующей колонны системы подготовки установки непрерывного реформинга. Оборудование перестало удовлетворять требованиям по теплообмену, что привело к потерям энергии, росту общего энергопотребления агрегата и нарушению долгосрочной стабильной эксплуатации.
После замены на U-образный навивной теплообменник перепад температур на горячем участке снизился с 54 °C до 43 °C. Это позволило устранить недостаток холодопроизводительности вершинного холодильника предварительной фракционирующей колонны и ликвидировать опасные факторы в резервуарах хранения нефтепродуктов. Кроме того, замена повысила входную температуру теплообменника сырья предварительного гидрирования, снизила нагрузку на печной нагреватель и сократила энергопотребление.
После проведенной модернизации срок окупаемости составил всего три месяца, оборудование демонстрирует высокие эксплуатационные и экономические показатели.
Пищевая промышленность
В пищевой промышленности спирально-навивные теплообменники используются для нагрева и охлаждения сырья в частности, при пастеризации молока и концентрировании соков. Гигиеничность конструкции и устойчивость к коррозии позволяют соблюдать санитарные нормы пищевого производства.
Промышленная асептическая низкотемпературная розлив современная технология производства напитков, широко применяемая ведущими производителями. В системах асептической подготовки воды данного процесса традиционно используют пластинчатые теплообменники. Несмотря на доступную стоимость, их эффективность теплообмена в таких условиях относительно низкая, кроме того, требуется дополнительное оснащение холодильными и редуцирующими устройствами.
Значительные перепады температур в зонах нагрева, предварительного подогрева и охлаждения пластинчатых теплообменников часто вызывают деформацию пластин. Образование утечек из-за деформации приводит к повторному загрязнению стерилизованной воды, снижению качества готовой продукции и производственной эффективности.
Напротив, спирально навивные теплообменники компании Ukada идеально подходят для газожидкостного теплообмена. Замена пластинчатых аппаратов на спирально навивные дает явные преимущества: сокращается расход пара и энергозатраты, устойчивость к высоким температурам и давлениям эффективно снимает нагрузки от тепловых ударов. Данная замена является эффективной модернизацией производственного оборудования.
Преимущества компании
Спирально-навивной теплообменник был разработан немецкой компанией Linde в 1895 году и первоначально применялся в установках сжижения воздуха для химической промышленности. После десятилетий совершенствования и инноваций данный тип теплообменников широко используется в химической, нефтяной, пищевой отраслях, а также в энергетике и электроэнергетике.
ООО Сучжоу Укада Энергосберегающие Технологии инновационное научно-техническое предприятие, специализирующееся на разработке, производстве и реализации энергосберегающих теплообменников. В ассортимент продукции входят спирально трубные, спирально пластинчатые, кожухотрубные, карбидкремниевые и теплообменники с двойной трубной решеткой.
